光至GME系列激光器采用高性价比主振荡器加功率放大器(MOPA)构型,脉宽和频率独立可调,使得更多激光应用成为可能。具有光束质量高,功率输出稳定,抗反射能力强等特点,广泛适用于氧化铝打黑、不锈钢稳定打彩、精密切割、常规雕刻、精密焊接等应用。
YFPN-80-GME

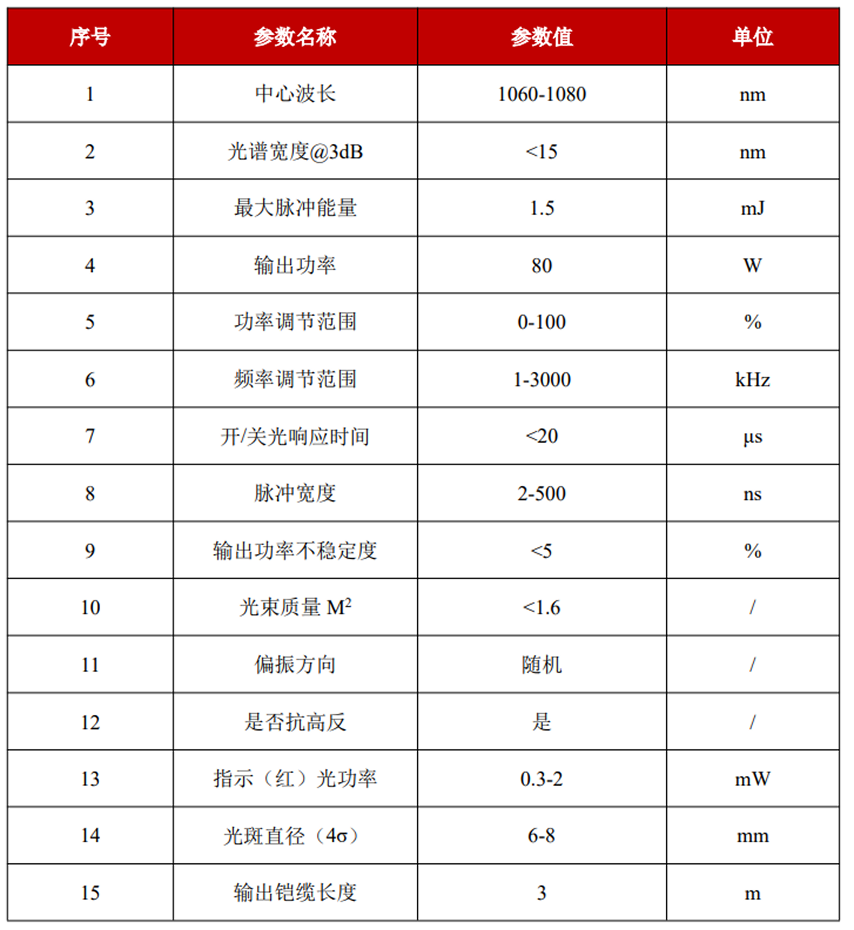

1. 光学特性
序号 |
参数名称 |
参数值 |
单位 |
1 |
中心波长 |
1060-1080 |
nm |
2 |
光谱宽度 |
<15 |
nm |
3 |
最大脉冲能量 |
1.5 |
mJ |
4 |
输出功率 |
80 |
W |
5 |
功率调节范围 |
0-100 |
% |
6 |
频率调节范围 |
1-3000 |
kHz |
7 |
开/关光响应时间 |
<20 |
μs |
8 |
脉冲宽度 |
2-500 |
ns |
9 |
输出功率稳定度 |
<5 |
% |
10 |
光束质量M2 |
<1.8 |
/ |
11 |
偏振方向 |
随机 |
/ |
12 |
是否抗高反 |
是 |
/ |
13 |
有无指示光 |
有 |
/ |
14 |
光斑直径(4σ) |
7±1 |
mm |
15 |
输出铠缆长度 |
3 |
m |
2.电学特性
序号 |
参数名称 |
参数值 |
单位 |
16 |
供给电压 |
48 |
VDC |
17 |
工作电流 |
<6.5 |
A |
18 |
功耗 |
<312 |
W |
19 |
推荐电源功率 |
≥350 |
W |
3. 环境要求
序号 |
参数名称 |
参数值 |
单位 |
20 |
工作温度 |
0-40 |
℃ |
21 |
存储温度 |
-10-60 |
℃ |
22 |
冷却方式 |
风冷 |
/ |
4. 结构特性
序号 |
参数名称 |
参数值 |
单位 |
23 |
机器尺寸 |
338.5*301*95.8 |
mm3 |
24 |
隔离器尺寸 |
①:246*42*42 ②:254*50*50 |
mm3 |
25 |
重量 |
<13 |
kg |
5. 脉宽对应降功率频率点与最大单脉冲能量
序号 |
脉宽(ns) |
降功率频率点(kHz) |
频率上限(kHz) |
最大单脉冲能量(mJ) |
1 |
CW | / | / | / |
2 |
2 |
1600 |
3000 |
0.05 |
3 |
4 |
1300 |
3000 |
0.06 |
4 |
6 |
740 |
3000 |
0.11 |
5 |
9 |
550 |
3000 |
0.15 |
6 |
12 |
400 |
3000 |
0.20 |
7 |
20 |
230 |
3000 |
0.35 |
8 |
30 |
170 |
3000 |
0.48 |
9 |
45 |
150 |
2000 |
0.52 |
10 |
60 |
115 |
2000 |
0.70 |
11 |
80 |
110 |
2000 |
0.74 |
12 |
100 |
100 |
1000 |
0.79 |
13 |
150 |
80 |
1000 |
1.00 |
14 |
200 |
66 |
1000 |
1.20 |
15 |
250 |
66 |
1000 |
1.20 |
16 |
350 |
66 |
600 |
1.20 |
17 |
450 |
53 | 500 | 1.50 |
18 |
500 |
53 | 500 | 1.50 |
激光器输出功率与频率之间的关系
6.脉宽波形
7.外观尺寸
YFPN-100-GME

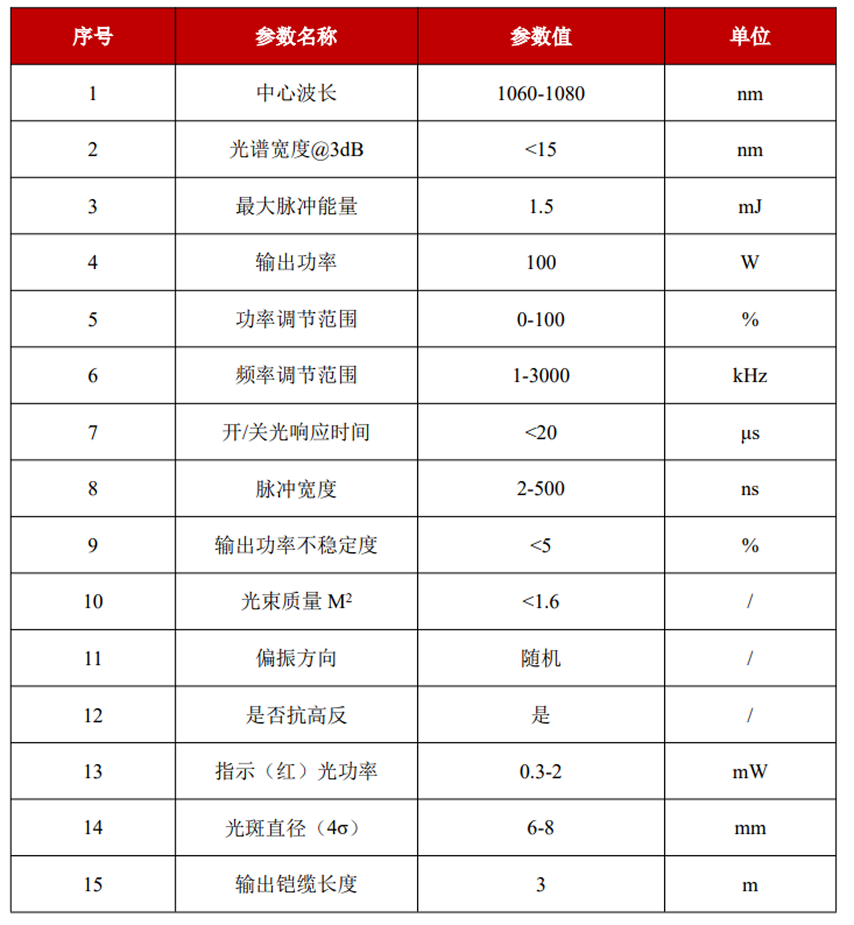

1. 光学特性
序号 |
参数名称 |
参数值 |
单位 |
1 |
中心波长 |
1060-1080 |
nm |
2 |
光谱宽度 |
<20 |
nm |
3 |
最大脉冲能量 |
1.5 |
mJ |
4 |
输出功率 |
100 |
W |
5 |
功率调节范围 |
0-100 |
% |
6 |
频率调节范围 |
1-3000 |
kHz |
7 |
开/关光响应时间 |
<20 |
μs |
8 |
脉冲宽度 |
2-500 |
ns |
9 |
输出功率稳定度 |
<5 |
% |
10 |
光束质量M2 |
<1.8 |
/ |
11 |
偏振方向 |
随机 |
/ |
12 |
是否抗高反 |
是 |
/ |
13 |
有无指示光 |
有 |
/ |
14 |
光斑直径(4σ) |
7±1 |
mm |
15 |
输出铠缆长度 |
3 |
m |
2.电学特性
序号 |
参数名称 |
参数值 |
单位 |
16 |
供给电压 |
48 |
VDC |
17 |
工作电流 |
<10 |
A |
18 |
功耗 |
<480 |
W |
19 |
推荐电源功率 |
≥600 |
W |
3. 环境要求
序号 |
参数名称 |
参数值 |
单位 |
20 |
工作温度 |
0-40 |
℃ |
21 |
存储温度 |
-10-60 |
℃ |
22 |
冷却方式 |
风冷 |
/ |
4. 结构特性
序号 |
参数名称 |
参数值 |
单位 |
23 |
机器尺寸 |
360*301*114 |
mm3 |
24 |
隔离器尺寸 |
283.5*50*50 |
mm3 |
25 |
重量 |
<17 |
kg |
5. 脉宽对应降功率频率点与最大单脉冲能量
序号 |
脉宽(ns) |
降功率频率点(kHz) |
频率上限(kHz) |
最大单脉冲能量(mJ) |
1 |
1(CW) | / | / | / |
2 |
2 |
2800 |
3000 |
0.04 |
3 |
4 |
2200 |
3000 |
0.05 |
4 |
6 |
1450 |
3000 |
0.07 |
5 |
8 |
1100 |
3000 |
0.09 |
6 |
10 |
900 |
3000 |
0.11 |
7 |
20 |
430 |
2000 |
0.23 |
8 |
30 |
320 |
1000 |
0.31 |
9 |
40 |
260 |
1000 |
0.38 |
10 |
50 |
220 |
1000 |
0.45 |
11 |
60 |
190 |
1000 |
0.53 |
12 |
70 |
180 |
1000 |
0.56 |
13 |
80 |
170 |
1000 |
0.59 |
14 |
90 |
155 |
1000 |
0.65 |
15 |
100 |
130 |
1000 |
0.77 |
16 |
150 |
85 |
1000 |
1.18 |
17 |
200 |
80 | 1000 | 1.25 |
18 |
250 |
70 | 1000 | 1.43 |
19 |
350 |
65 | 600 | 1.54 |
20 |
450 |
65 | 500 | 1.54 |
21 |
500 |
65 | 500 | 1.54 |
激光器输出功率与频率之间的关系
6.脉宽波形
7.外观尺寸
