YFPN-20/30-GME

YFPN-20/30-GME

产品特点:脉宽可调2~500ns、频率范围大、高性价比
主要应用:精密切割、常规雕刻、精密焊接
YFPN-20/30-GME
产品介绍

  光至GME系列激光器采用高性价比主振荡器加功率放大器(MOPA)构型,脉宽和频率独立可调,使得更多激光应用成为可能。具有光束质量高,功率输出稳定,抗反射能力强等特点,广泛适用于氧化铝打黑、不锈钢稳定打彩、精密切割、常规雕刻、精密焊接等应用。

  YFPN-20-GME

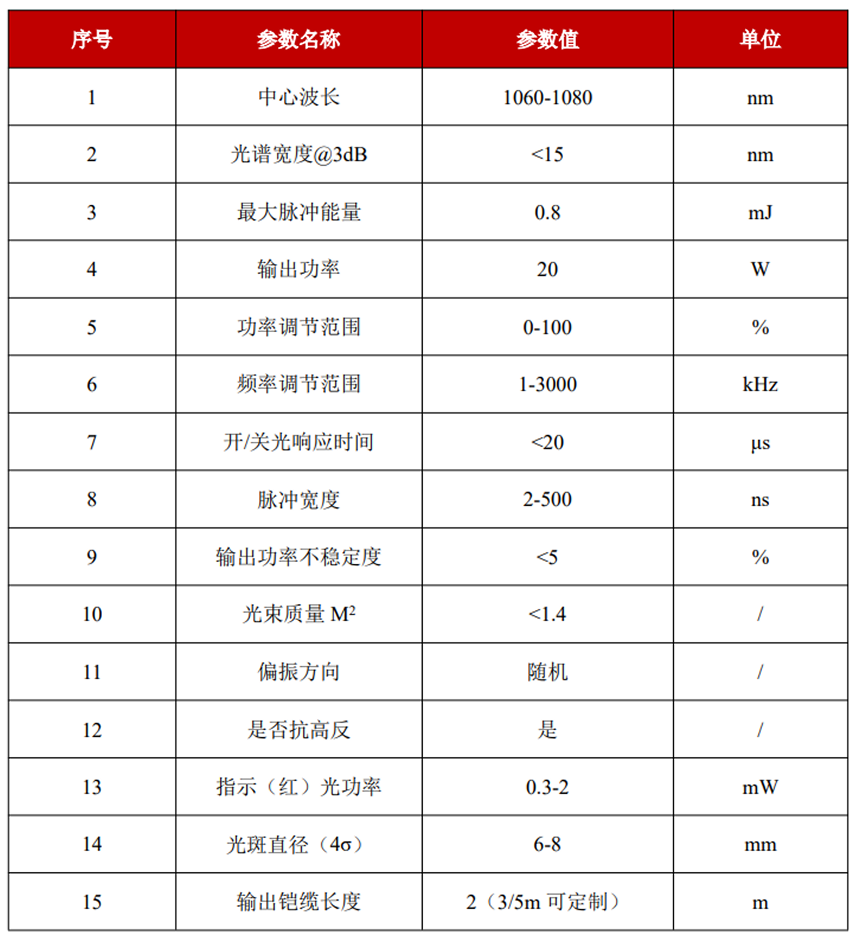

1. 光学特性



序号

参数名称

参数值

单位

1

中心波长

1060-1080

nm

2

光谱宽度

<15

nm

3

最大脉冲能量

0.8

mJ

4

输出功率

20

W

5

功率调节范围

0-100

%

6

频率调节范围

1-3000

kHz

7

开/关光响应时间

<20

μs

8

脉冲宽度

2-500

ns

9

输出功率稳定度

<5

%

10

光束质量M2

<1.5

/

11

偏振方向

随机

/

12

是否抗高反

/

13

指示(红)光功率

0.3-2 mW

14

光斑直径(4σ)

5.5-8.5

mm

15

输出铠缆长度

2

m



2.电学特性



序号

参数名称

参数值

单位

16

供给电压

24

VDC

17

工作电流

<5

A

18

功耗

<120

W

19

推荐电源功率

≥150

W



3. 环境要求



序号

参数名称

参数值

单位

20

工作温度

0-40

21

存储温度

-10-60

22

冷却方式

风冷

/



4. 结构特性



序号

参数名称

参数值

单位

23

机器尺寸

269.5*210.5*69.5

mm3

24

隔离器尺寸

161*35*35

mm3

25

重量

<4.5

kg



5. 脉宽对应降功率频率点与最大单脉冲能量



序号

脉宽(ns)

降功率频率点(kHz)

频率上限(kHz)

最大单脉冲能量(mJ)

1

2

850

3000

0.02

2

4

500

3000

0.04

3

6

300

3000

0.07

4

9

240

3000

0.08

5

12

160

3000

0.13

6

20

110

3000

0.18

7

30

86

3000

0.23

8

45

72

2000

0.27

9

60

62

2000

0.32

10

80

58

2000

0.33

11

100

53

1000

0.38

12

150

30

1000

0.67

13

200

25

1000

0.80

14

250

25

1000

0.80

15

350

25

600

0.80
16

450

25 500 0.80
17

500

25 500 0.80



1

激光器输出功率与频率之间的关系



6.脉宽波形



1





7.外观尺寸



  YFPN-30-GME

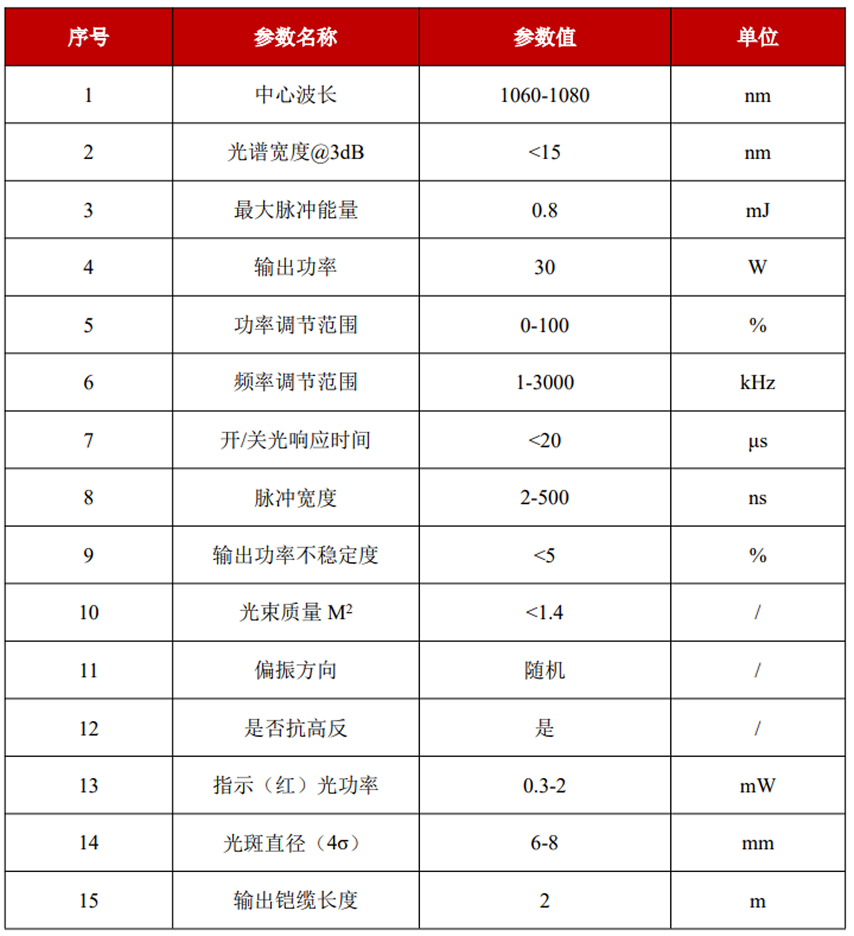

1. 光学特性



序号

参数名称

参数值

单位

1

中心波长

1060-1080

nm

2

光谱宽度

<15

nm

3

最大脉冲能量

0.8

mJ

4

输出功率

30

W

5

功率调节范围

0-100

%

6

频率调节范围

1-3000

kHz

7

开/关光响应时间

<20

μs

8

脉冲宽度

2-500

ns

9

输出功率稳定度

<5

%

10

光束质量M2

<1.5

/

11

偏振方向

随机

/

12

是否抗高反

/

13

指示(红)光功率

0.3-2 mW

14

光斑直径(4σ)

5.5-8.5

mm

15

输出铠缆长度

2

m



2.电学特性



序号

参数名称

参数值

单位

16

供给电压

24

VDC

17

工作电流

<6

A

18

功耗

<144

W

19

推荐电源功率

≥150

W



3. 环境要求



序号

参数名称

参数值

单位

20

工作温度

0-40

21

存储温度

-10-60

22

冷却方式

风冷

/



4. 结构特性



序号

参数名称

参数值

单位

23

机器尺寸

269.5*210.5*69.5

mm3

24

隔离器尺寸

160*35*35

mm3

25

重量

<4.5

kg



5. 脉宽对应降功率频率点与最大单脉冲能量



序号

脉宽(ns)

降功率频率点(kHz)

频率上限(kHz)

最大单脉冲能量(mJ)

1

2

1280

3000

0.02

2

4

750

3000

0.04

3

6

450

3000

0.07

4

9

360

3000

0.08

5

12

240

3000

0.13

6

20

165

3000

0.18

7

30

130

3000

0.23

8

45

110

2000

0.27

9

60

95

2000

0.32

10

80

90

2000

0.33

11

100

80

1000

0.38

12

150

45

1000

0.67

13

200

37

1000

0.80

14

250

37

1000

0.80

15

350 37

600

0.80
16

450

37 500 0.80
17

500

37 500 0.80



1

激光器输出功率与频率之间的关系



6.脉宽波形



1





7.外观尺寸
